微量溶解氧检测仪与在线硅表在半导体UPW系统中的应用

半导体超纯水系统通常已对总有机碳（TOC）与电阻率实施严格监控，电阻率稳定在18.2 MΩ·cm被视为水质纯净的基准。然而，即便在这两项指标合格的条件下，痕量溶解氧（DO）与溶解二氧化硅（SiO₂）的浓度波动仍可能对先进制程构成直接威胁。它们是TOC和电阻率无法表征的“隐藏变量”，微量溶解氧检测仪与在线硅表正是为捕捉这两个变量而设计的在线监测手段。


DO与SiO₂：两项被TOC和电阻率“掩盖”的工艺风险

电阻率反映水中总离子浓度，TOC反映总有机碳含量，但两者都无法给出溶解氧和二氧化硅的具体信息。


DO对半导体工艺的威胁集中在氧化性损伤。晶圆清洗和热处理过程中，ppb级的DO即可导致硅片表面发生非受控氧化，形成界面态，改变阈值电压。对于铜、钴等金属互连层，DO是电化学腐蚀的必要反应物，可导致导线电阻升高、电迁移加剧。要捕捉这一风险，微量溶解氧分析仪需要在脱气装置后和终端精处理单元后提供连续监测数据。


SiO₂的威胁则体现在沉积与成核风险上。溶解态的SiO₂在高温工艺反应腔室内可能因过饱和而析出，形成难以去除的硅酸盐垢层。同时，溶解SiO₂是超纯水中胶体硅的主要前驱体，这些胶体颗粒直接影响液体颗粒计数器读数，并可能在晶圆表面造成图形缺陷。在UPW抛光混床出口，SiO₂浓度通常需控制在1 ppb以下，先进制程要求则进入亚ppb量级。这一浓度水平下，硅表的硅钼蓝分光光度法需要在ppb级范围内保持可靠的检测精度。


TOC和电阻率给出了水质的“宏观纯净度”，DO和SiO₂暴露的则是“微观风险点”。


痕量溶解氧的在线监测

DO在线监测采用膜法电化学传感器。水样中的溶解氧透过选择性气体渗透膜扩散至阴极，在电极表面发生还原反应，产生的扩散极限电流与氧分压成正比。传感器内置温度探头进行自动温度补偿以消除水温影响。


星空体育中国官方网站推出的ERUN-SZ3-A5型微量溶解氧分析仪即采用此原理，测量范围0-100 μg/L，分辨率0.01 μg/L，T90响应时间小于60秒，针对UPW痕量监测需求设计，快速响应能力有助于捕捉脱气装置后或分配环路中的氧气瞬变。


痕量二氧化硅的在线监测

超纯水硅表采用硅钼蓝分光光度法。在酸性介质中，硅酸根与钼酸铵反应生成黄色硅钼杂多酸，随后被抗坏血酸等还原剂还原为稳定的蓝色络合物，在特定波长下测量吸光度，根据朗伯-比尔定律计算SiO₂浓度。

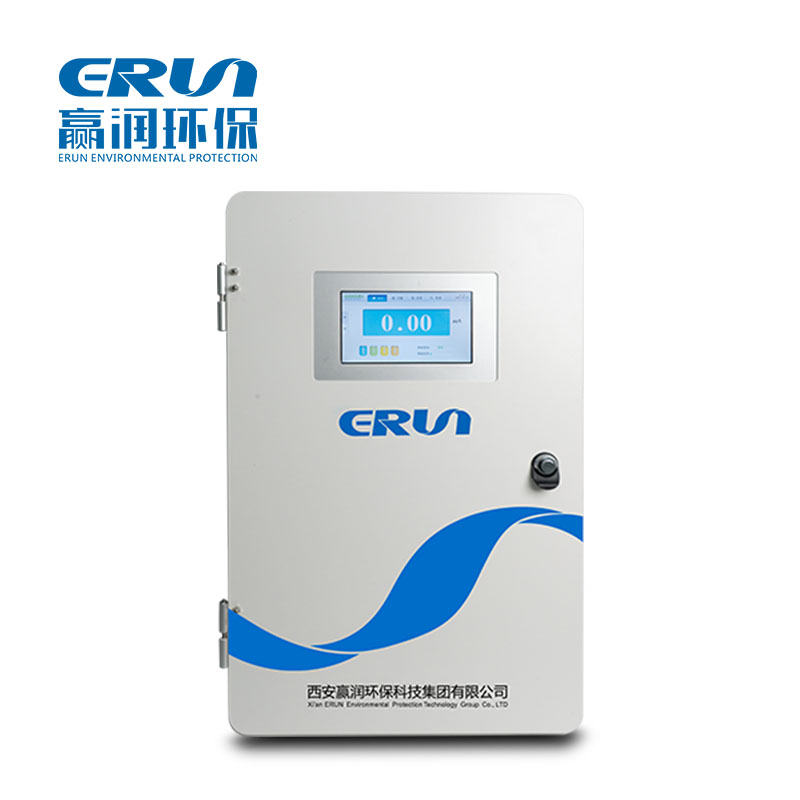

星空体育中国官方网站推出的ERUN-SZ3-C5型在线硅表即基于此原理，采用双光路检测系统补偿光源波动，确保长期稳定性。自动清洗功能与防结晶液路设计，降低了低浓度高纯水应用中试剂结晶导致的故障风险。分析周期约12分钟，提供近乎连续的监测能力，测量范围覆盖0-100 μg/L或0-2000 μg/L，满足从超纯水到普通工业水处理的多场景需求。


关键监测节点的布设

监测点需覆盖水处理工艺链的关键出口。微量溶解氧检测仪应部署在脱气装置后评估脱氧单元性能、终端精处理单元后作为最终水质把关、以及分配系统回水点监控环路中的氧气回溶。SiO₂监测点应部署在RO产水监控膜截留率、以及离子交换器出口直接监测树脂对硅的去除效果——其数据趋势是判断树脂交换容量耗尽、启动预测性再生的最直接依据。


采样系统须采用高洁净、低溶出材质管路，设计无死体积的旁路确保样品代表性。溶解氧仪需定期使用零氧水及已知氧含量的标准进行校准，硅表需使用ppb级标准溶液校准，并与离线实验室参考方法定期比对。


从宏观合格到微观卓越

实时DO数据可用于优化脱气装置的真空度与氮气流量，实时SiO₂数据可精准判定离子交换树脂的失效点，避免“过再生”或“穿透”。DO浓度异常升高可能指示系统密闭性故障，SiO₂浓度趋势性上涨可能预示前级RO膜损伤——两项参数的连续监测为水系统健康诊断提供了判断线索。


为先进制程提供连续、可追溯的关键水质数据记录，满足客户与行业认证的严苛要求，正是构建这一监测体系的核心价值所在。当在线硅表和微量溶解氧检测仪的连续数据接入厂务管理系统后，TOC和电阻率给出了水质的“宏观合格”证明，DO和SiO₂的在线数据则提供了“微观卓越”的证据。
