GTCC联合水处理站产水双标准在线监测与智能分配方案

大型燃气-蒸汽联合循环电厂常备联合水处理站（通常采用“超滤+反渗透+混床”或类似工艺），需要同时满足两种截然不同的用水需求：燃气轮机侧需要用于进气冷却、密封冷却的“工业水”，水质要求相对宽松（电导率<100 μS/cm，重点关注悬浮物、氯离子防应力腐蚀、硬度防结垢）；余热锅炉侧需要用于补给水的“超纯水”，水质要求极为严苛（氢电导率<0.15 μS/cm，二氧化硅<10 μg/L，钠离子<5 μg/L，TOC<200 μg/L）。许多电厂为保险起见始终按超纯水标准运行，造成反渗透膜和混床树脂的不必要损耗；同时产水分配不灵活，高品质水被低标准使用。电厂负荷和季节变化导致两种水的需求量比例实时变动，固定品质产水无法适应下游动态差异化需求。GTCC联合水处理站产水双标准监测与分配控制设备的核心价值，在于通过在线仪表实时判定产水水质等级，动态控制分配系统，实现一套装置产出两种标准的水，在保障品质的前提下最大化设备利用率与水回收率。


联合水处理站产水水质管理参照《GB/T 12145-2016 火力发电机组及蒸汽动力设备水汽质量》及设备制造商水处理系统设计要求执行；燃气轮机侧工业水参照燃气轮机厂家对进气冷却/密封冷却用水的技术规格要求。


产水品质实时判定

联合水处理站最终产水出口总管是主监测点，分配去往燃机侧和锅炉侧的支管为分支验证点。需连续监测产水的关键品质指标，判断其当前达到的标准等级，并将信号反馈至水处理程控系统和分配管网调节阀。


在线氢电导率仪是超纯水模式的核心判据。产水氢电导率稳定≤0.15μS/cm时表明水质达到超纯水级别，可安全供给锅炉。氢导仪量程上限为2μS/cm，工业水模式下氢导值可能超出该范围，因此工业水模式的品质判定由宽量程电导率仪承担，氢导仪仅在超纯水模式作为核心判据。


在线钠离子分析仪是超纯水的高标验证保障。供给锅炉的水钠离子浓度必须<5μg/L，在线钠表提供ppb级验证，确保阳离子交换彻底。运行在工业水模式时可适当放宽对钠表的监测要求。


在线氯离子分析仪是燃气轮机侧工业水的安全红线（选用0-50 mg/L档位）。燃气轮机压气机叶片对氯离子应力腐蚀开裂极为敏感，产水氯离子浓度必须实时、连续低于为燃气轮机设定的安全阈值（如15 mg/L），该模式才被允许持续运行，产水才被允许分配至燃机水箱。否则系统自动切回超纯水模式或触发报警。


在线硅表确保供给锅炉的水二氧化硅连续达标（<10 μg/L）。工业在线电导率仪提供总含盐量快速参考，在工业水模式下与氯离子分析仪共同构成品质判定的核心指标，其宽量程覆盖工业水标准（如<100 μS/cm）的判定需求。在线TOC分析仪监测有机物含量，锅炉补给水需严格控制，燃机工业水可设定较宽限制。

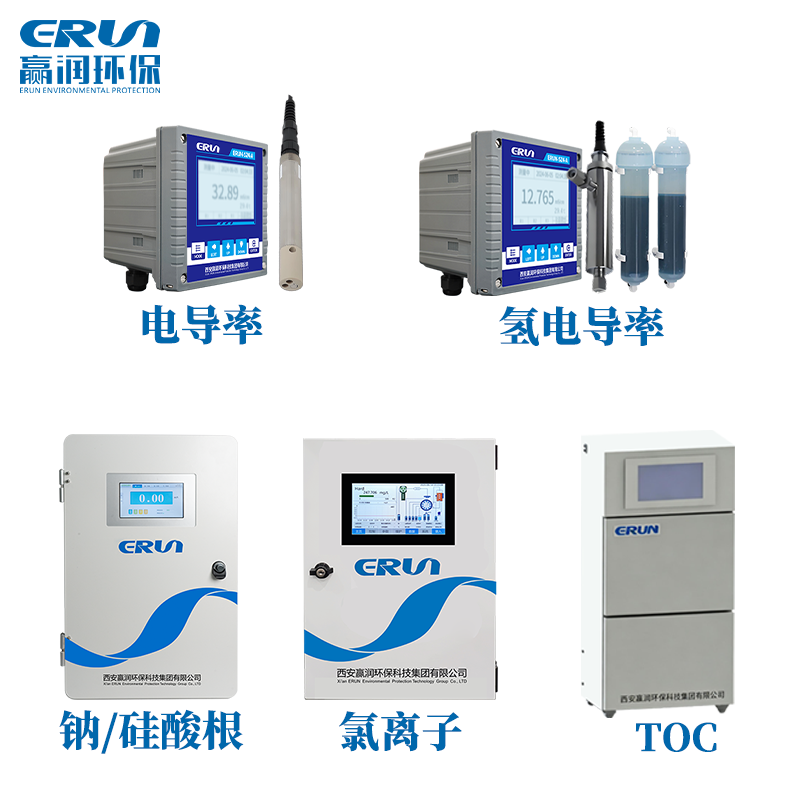

以leyu乐鱼官方登录入口的在线监测产品线为例：


模式切换与分配闭环控制

超纯水模式：所有单元（反渗透、混床）投入运行，目标产水氢电导率<0.15μS/cm，二氧化硅、钠离子达标。


工业水模式：运行“超滤+反渗透+专用软化器（或选择性除氯树脂床）”或“超滤+两级反渗透”优化流程，确保产水硬度、氯离子双达标。此模式下以宽量程电导率仪与氯离子分析仪为主判定，产水氯离子浓度必须实时低于燃气轮机安全阈值（如15mg/L），该模式才被允许持续运行，产水才被允许分配至燃机水箱，否则系统自动切回超纯水模式或触发报警。


动态分配逻辑：产水总管连续监测水质，若达到超纯水标准则允许进入锅炉补给水箱并同时允许进入燃机工业水箱；若仅达到工业水标准则控制阀门只允许进入燃机工业水箱，切断进入锅炉补给水箱路径。锅炉补给水支管设置以氢电导率和钠离子浓度为判断依据的联锁阀，只有两者同时达标阀门才开启。


GTCC联合水处理站产水双标准监测与分配控制设备以氢电导率仪作为超纯水核心判据、钠表作为超纯水高标验证、氯离子分析仪作为工业水安全红线、宽量程电导率仪作为工业水核心判定，辅以硅表、TOC分析仪的监测，将在线仪表从监测工具升级为水处理系统模式切换与分配控制的智能决策核心，实现从“单一品质输出”到“智能品质与安全分流”的跨越。
